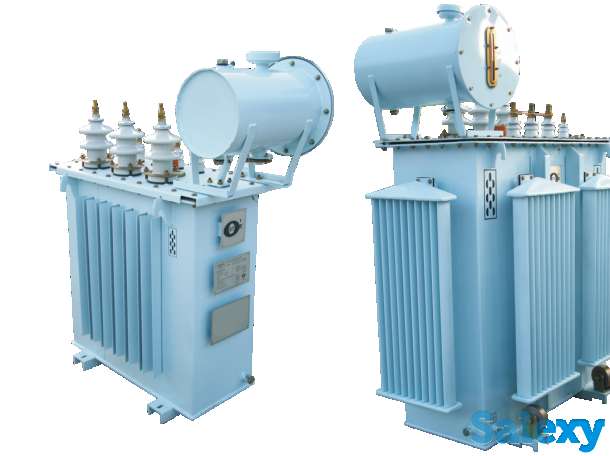

Трансформатор типа ТМ-25/6(10)/0,4 кВ
Назначение
Трехфазные масляные трансформаторы серии ТМ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки при температуре окружающего воздуха от -45 градусов Цельсия до +40 градусов Цельсия.
Внутренний объем трансформаторов ТМ имеет сообщение с окружающей средой. Температурные изменения объема масла, происходящие во время эксплуатации, компенсируются за счёт объема расширителя. Расширитель снабжается воздухосушителем, который служит для очистки от влаги и промышленных загрязнений воздуха, поступающего в расширитель при температурных колебаниях уровня масла.
Ко дну бака приварены швеллеры, имеющие отверстия для крепления трансформатора на фундаменте. На трансформаторах всех мощностей (по требованию заказчика) устанавливаются передвижные катки, позволяющие производить продольные или поперечные перемещения трансформатора. В нижней части бака имеется узел заземления и сливная пробка.
Баки трансформаторов серии ТМ всех мощностей-прямоугольные и овальные.
На трансформаторы мощностью 1000 kVА (по требованию заказчика) устанавливается газовое реле и манометрический сигнализирующий термометр.
